DAF-takelwagens

Defensie heeft 2 typen DAF-takelwagens voor het bergen en afvoeren van wielvoertuigen: de YBB-95.480 en de oudere YBZ-3300. De YBB-95.480 kan zowel 'oude' wielvoertuigen (DAF 4- en 10-tonners) bergen, als nieuwe (gepantserde) voertuigen als de Bushmaster, de Boxer, de DAF Tropco (trekker-opleggercombinatie) en het Scania wissellaadsysteem. De YBZ-3300 bergt voertuigen die even zwaar of lichter zijn.

Specificaties DAF YBB-95.480

  • Lengte: 9,38 meter
  • Breedte: 2,50 meter
  • Hoogte: 4,00 meter
  • Massa: 26.200 kilo
  • Bemanning: 2
  • Passagiers: 2
  • Maximaal vermogen: 355 kilowatt/480 pk bij 1.900 toeren per minuut
  • Kraan: maximaal toelaatbaar hijsmoment 270kN
  • Hefarm: maximale hefkracht 110kN
  • In gebruik bij: landmacht

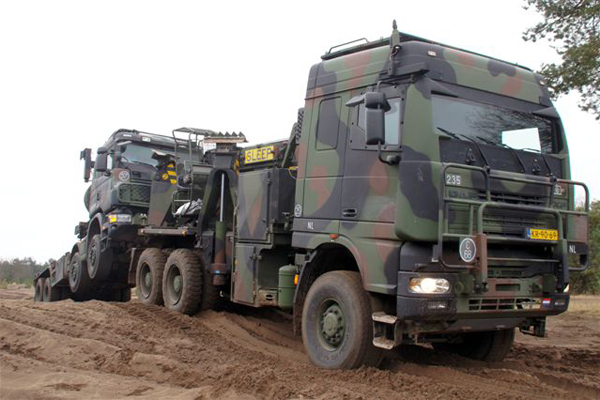

DAF YBB-95.480 takelauto sleept een ander wielvoertuig.
DAF YBB-95.480 takelauto.

De YBB-95.480 bestaat uit de 400kN-trekker van de DAF Tropco en de bergingsopbouw van de DAF YBZ-3300. Van de Tropco is de cabine met bepantsering gebruikt en de complete aandrijflijn (alle onderdelen die de wielen laten draaien).

De nieuw ontworpen hefarm aan de achterzijde kan 11.000 kilo heffen, 5.000 meer dan die op de YBZ-3300. Hiermee worden voertuigen afgevoerd. De YBB-95.480 heeft dezelfde kraan als de YBZ-3300. Deze kan maximaal 8.400 kilo tillen.

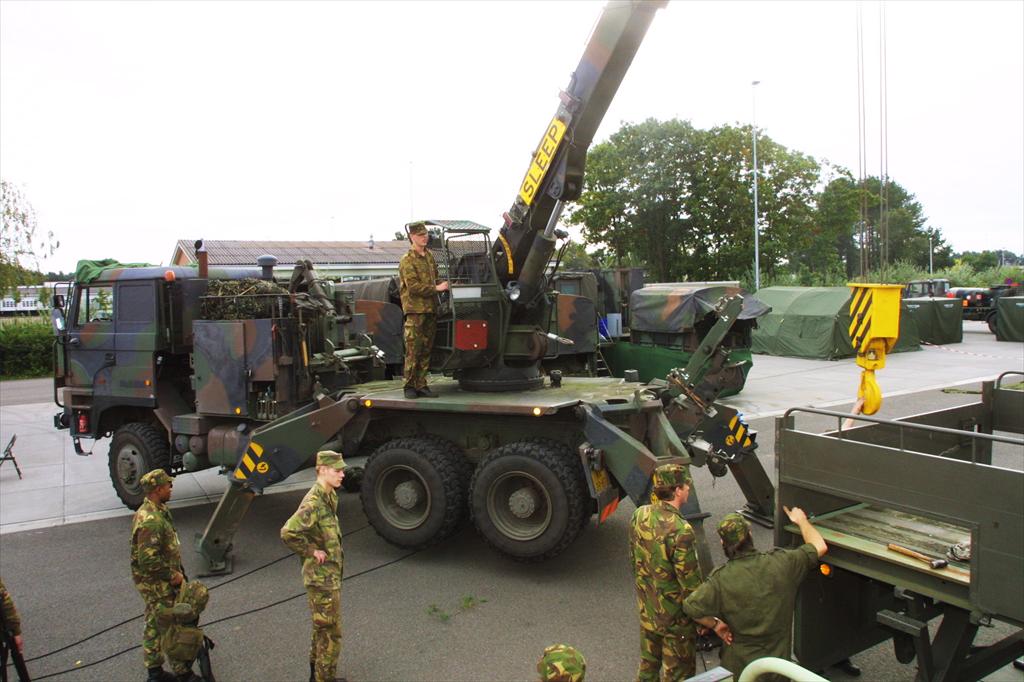

DAF YBZ-3300 takelauto staat op het punt  een voertuig op te tillen met uitgeschoven kraan. Meerdere militairen kijken toe.
DAF YBZ-3300 takelauto met kraan die maximaal 8.400 kilo kan tillen.

Beide takelwagens hebben 3 liersystemen:

  • kraanlier: de hijskabel die door de kraanboom loopt.
  • bergingslier: kan door een ingenieus geleidingssysteem aan de voor-, achter- of zijkant worden uitgerold. Hiermee kan een gestrand voertuig los worden getrokken.
  • hulplier: de bergingslier is zo zwaar dat deze niet handmatig kan worden uitgerold. Met de hulplier kan een persoon deze via een katrol alsnog uitrollen.

Voor extra stabiliteit tijdens het bergen beschikt het voertuig over 4 uitklapbare stempels.

Specificaties DAF YBZ-3300

  • Lengte: 9,05 meter
  • Breedte: 2,5 meter
  • Hoogte: 3,55 meter
  • Gewicht: 21.870 kilo
  • Motor: 6 cilinder diesel, 260 kilowatt
  • Bemanning: 2
  • Maximaal toelaatbaar hijsmoment: 27.000 kilo
  • Maximale haaklast 8.400 kilo
  • In gebruik bij: landmacht, luchtmacht, marine en marechaussee
