Grondverzetmachines

Defensies constructiecompagnieën en pantsergenisten hebben verschillende bouw- en grondverzetmachines. Denk aan rupsgraafmachines, rupsdozers, graaflaadcombinaties en wiellaadschoppen. Die worden aangevuld met onder meer gereedschappen en aanhangwagens.

Het kan dat actuele informatie nog niet is toegevoegd op deze pagina.

Lees ook: Specialistische bouwmachines stromen stapsgewijs binnen (2 september 2020)

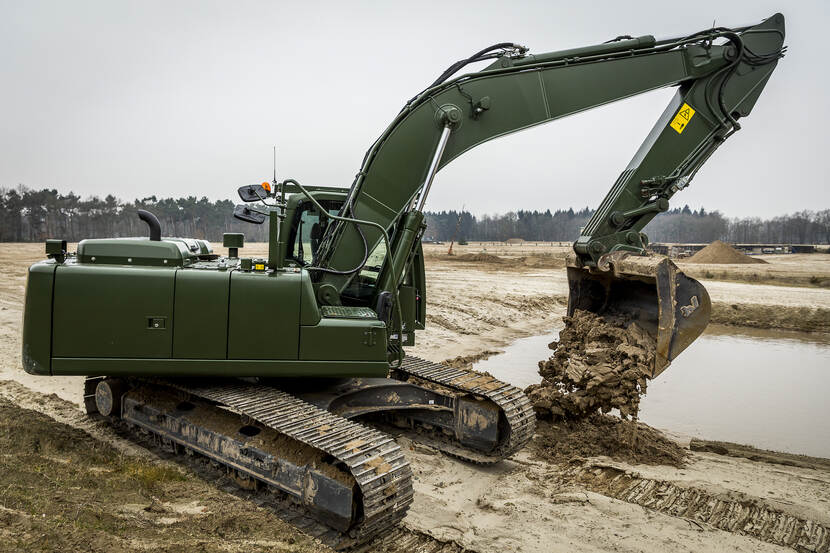

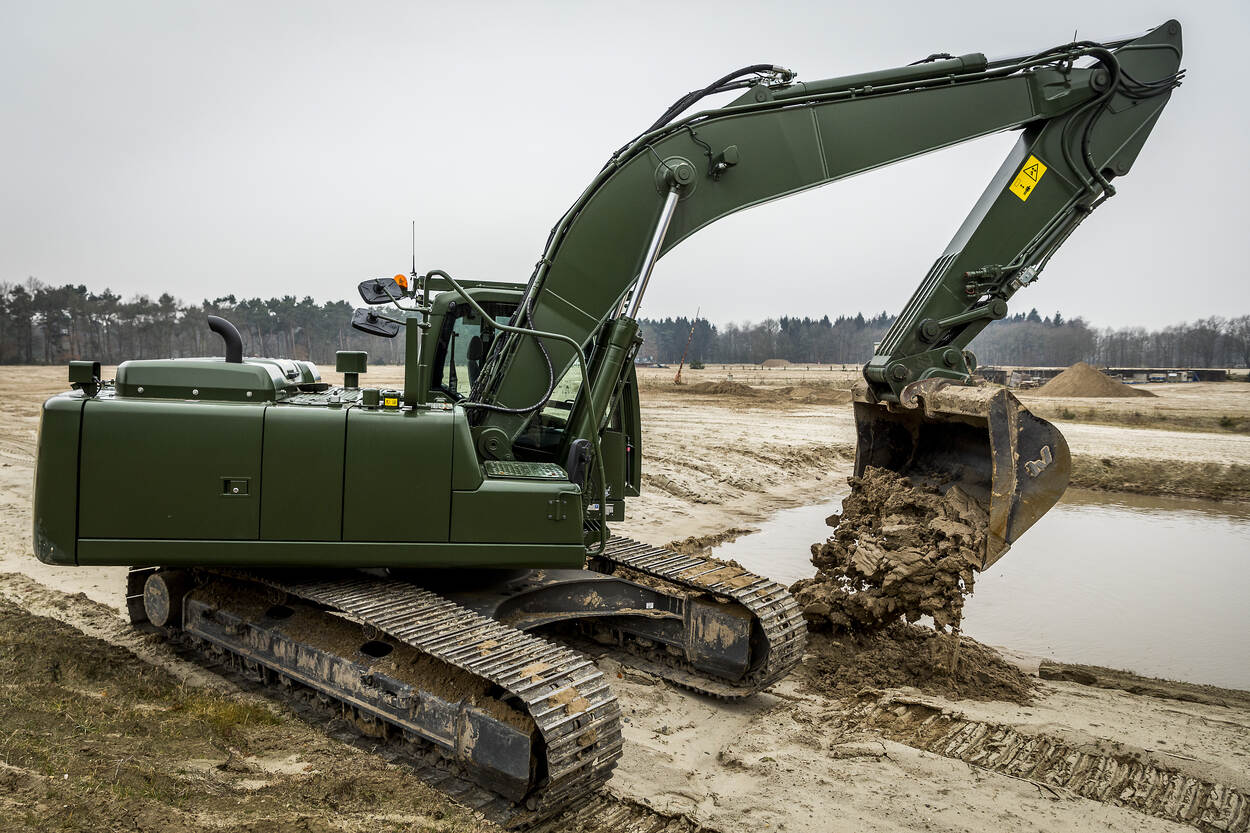

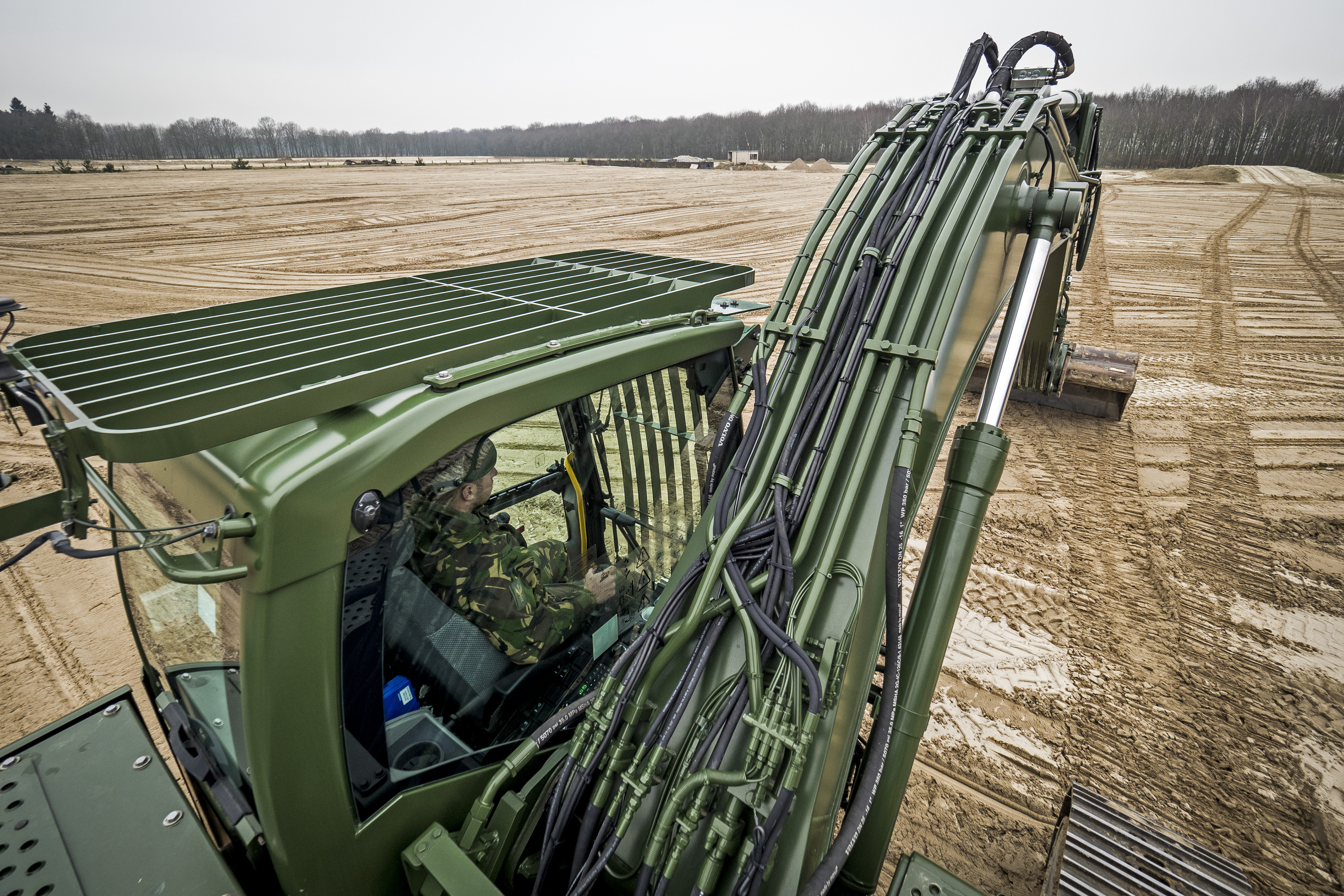

Vergroot afbeelding Een rupsgraafmachine maakt de grond plat.
Volvo rupsgraafmachine (2018).

De krijgsmacht gebruikt de bouwmachines voor constructie- en pantsergenietaken. Denk bij constructie aan het aanleggen van wegen, vliegstrips, spoor, havens en compounds. Bij pantsergenie gaat het om het ruimen en opwerpen van hindernissen, het graven van opstellingen en tankgrachten en het boren en dichten van gaten.

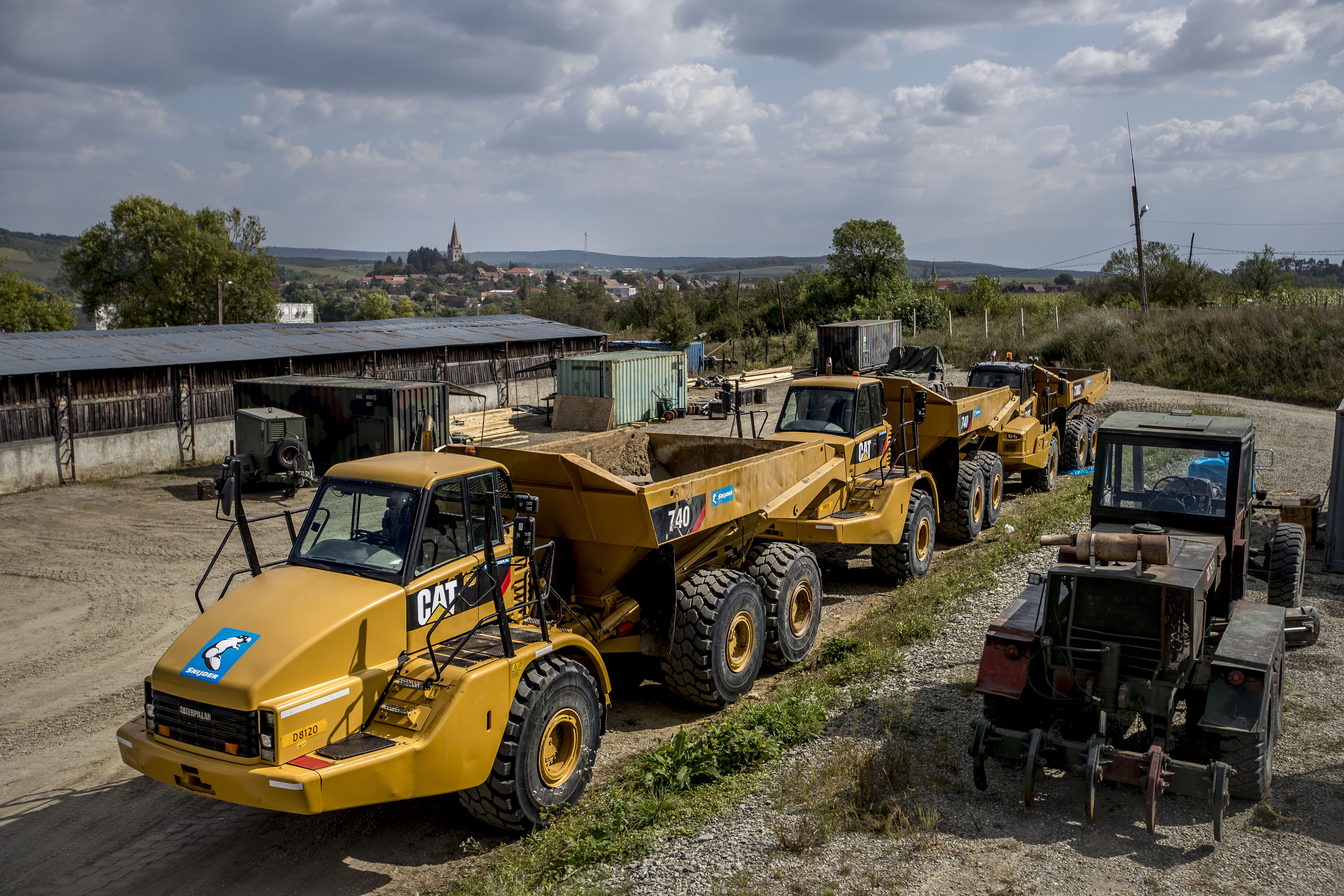

Vergroot afbeelding Civiele en militaire grondverzetmachines werken samen.

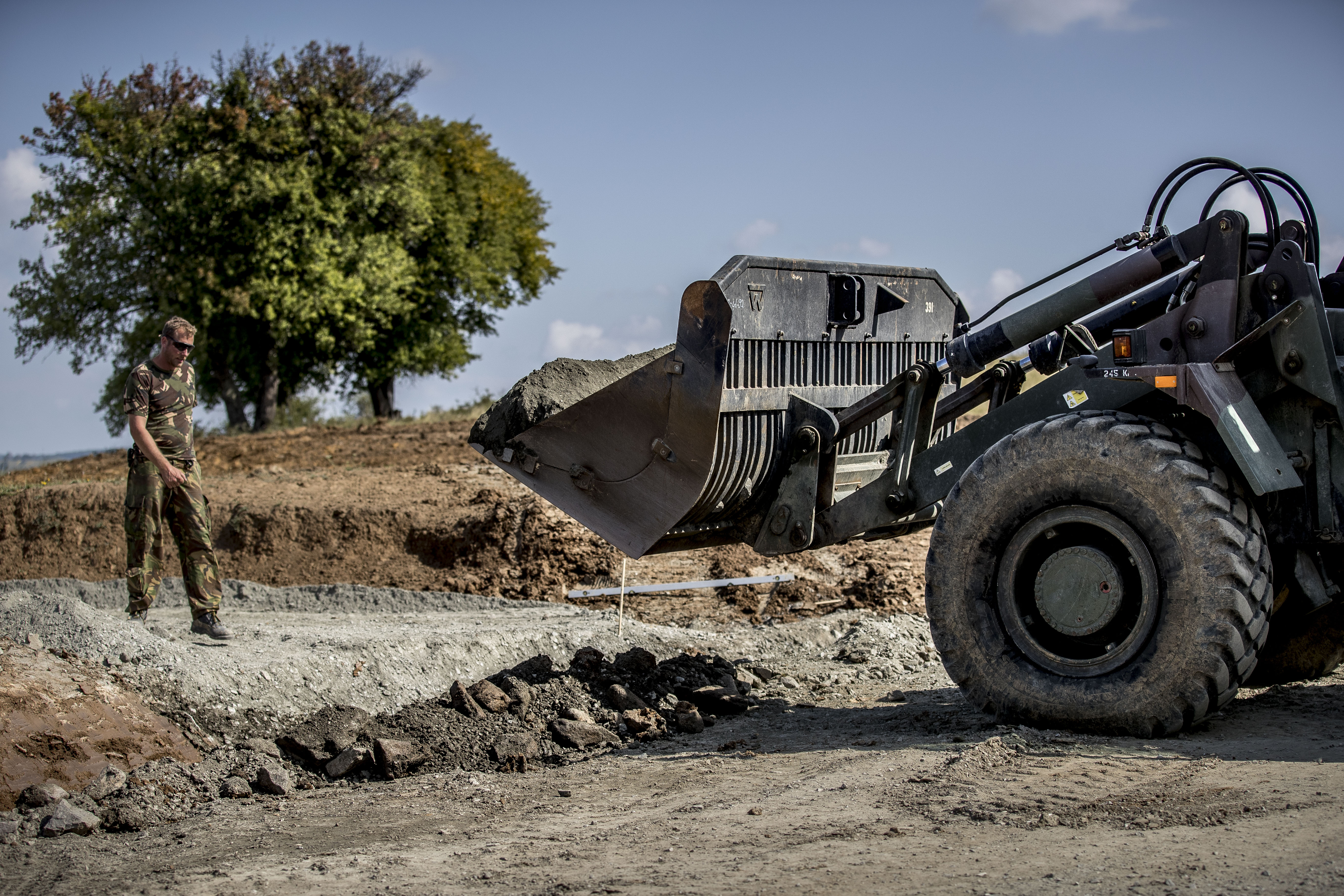

Civiele en militaire bouwvoertuigen werken zij aan zij tijdens Resolute Engineer in Roemenië, augustus 2018.

Vervanging bouwmachines

Met het project Vervanging Bouwmachines wordt in de periode 2017-2024 een groot deel van de bouwmachines vervangen. Daarbij koopt Defensie zo’n 100 verschillende bouwmachines en aanhangwagens. Zo kan Defensie aanhaken bij de snelle ontwikkelingen op het gebied van bijvoorbeeld 3D- en GPS-systemen. Hiermee kunnen bouwmachines efficiënter, zuiniger en nauwkeuriger (semi)autonoom opdrachten uitvoeren. Denk aan een graafmachine die zelfstandig de graafbak in de juiste hoek naar de juiste diepte stuurt.

Naast de aanschaf van nieuwe machines gaat Defensie huur- of leaseconstruc­ties aan met civiele partners. Zo kan de genie eventueel een beroep doen op bouwmachines van civiele verhuurders of aannemers. Een voorbeeld is de civiele-militaire genie-oefening Resolute Engineer in Roemenië, augustus 2018. Toen trok 101 Geniebataljon gezamenlijk op met een civiel grondverzetbedrijf. Op deze manier ontstaat grotere flexibiliteit in soor­ten en aantallen. Zo worden bijvoorbeeld wielgraafmachines, graders en trilwalsen geregeld.

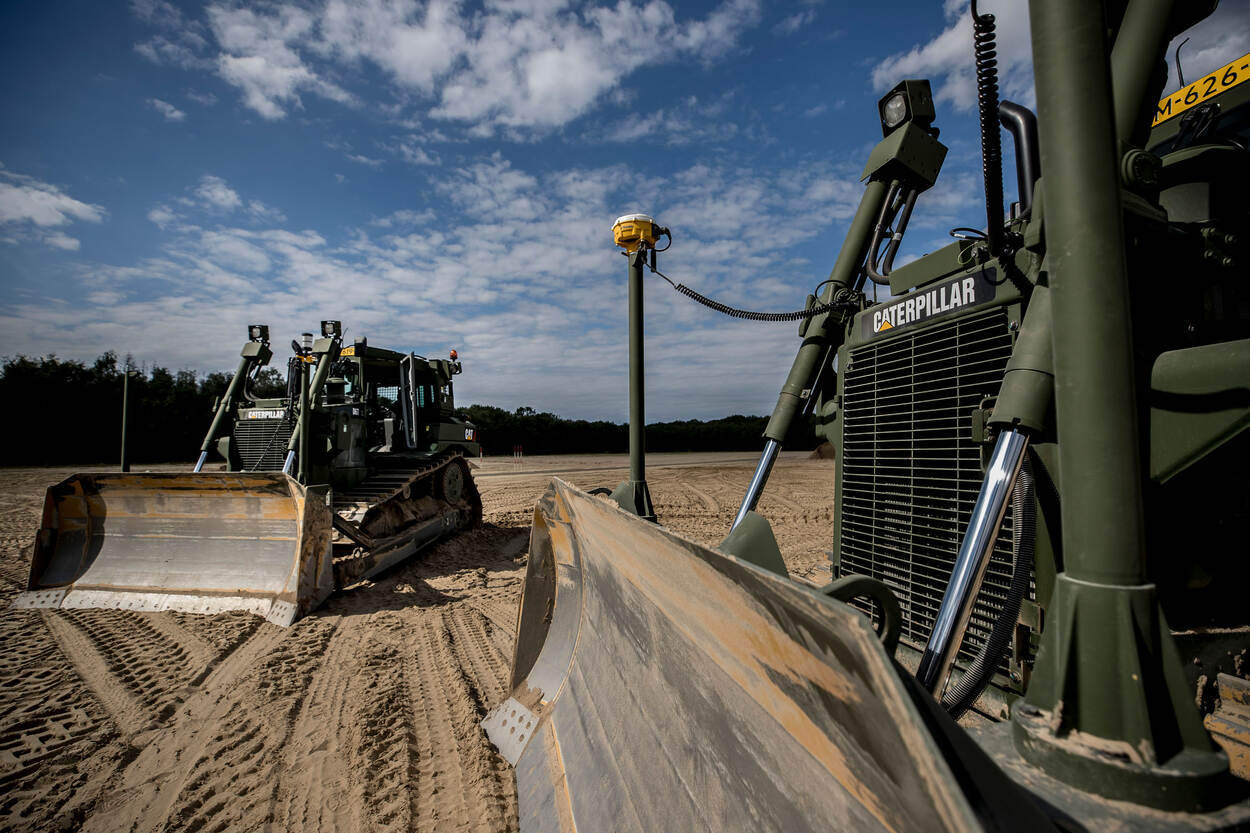

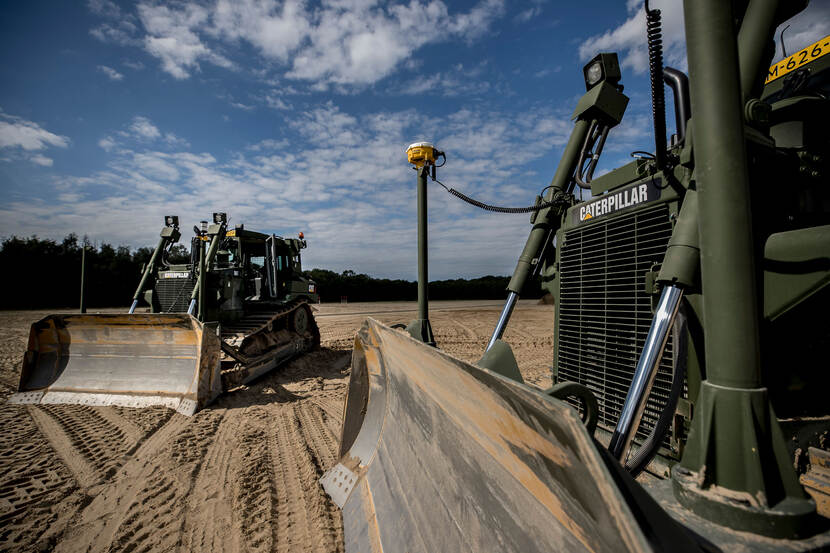

Vergroot afbeelding Caterpillar rupsdozer.
Caterpillar rupsdozer.

In 2024 heeft Defensie volgens planning 7 rupsgraafmachines, 8 rupsdozers, 43 wielladers, 10 graaflaadcombinaties high speed, 3 graaflaadcombinaties luchtmobiel en 36 aanhangwagens voor transport van de machines.

Inzet missiegebieden

De meeste bouwvoertuigen zijn ‘groen gespoten’ civiele apparaten. Voor inzet in missiegebieden is ook gekeken of ze bestand zijn tegen woestijnstof en extreem koud of warm weer. Daarnaast moeten de motoren ook geschikt zijn voor kerosine en minder schone en/of hoogzwavelige diesel.

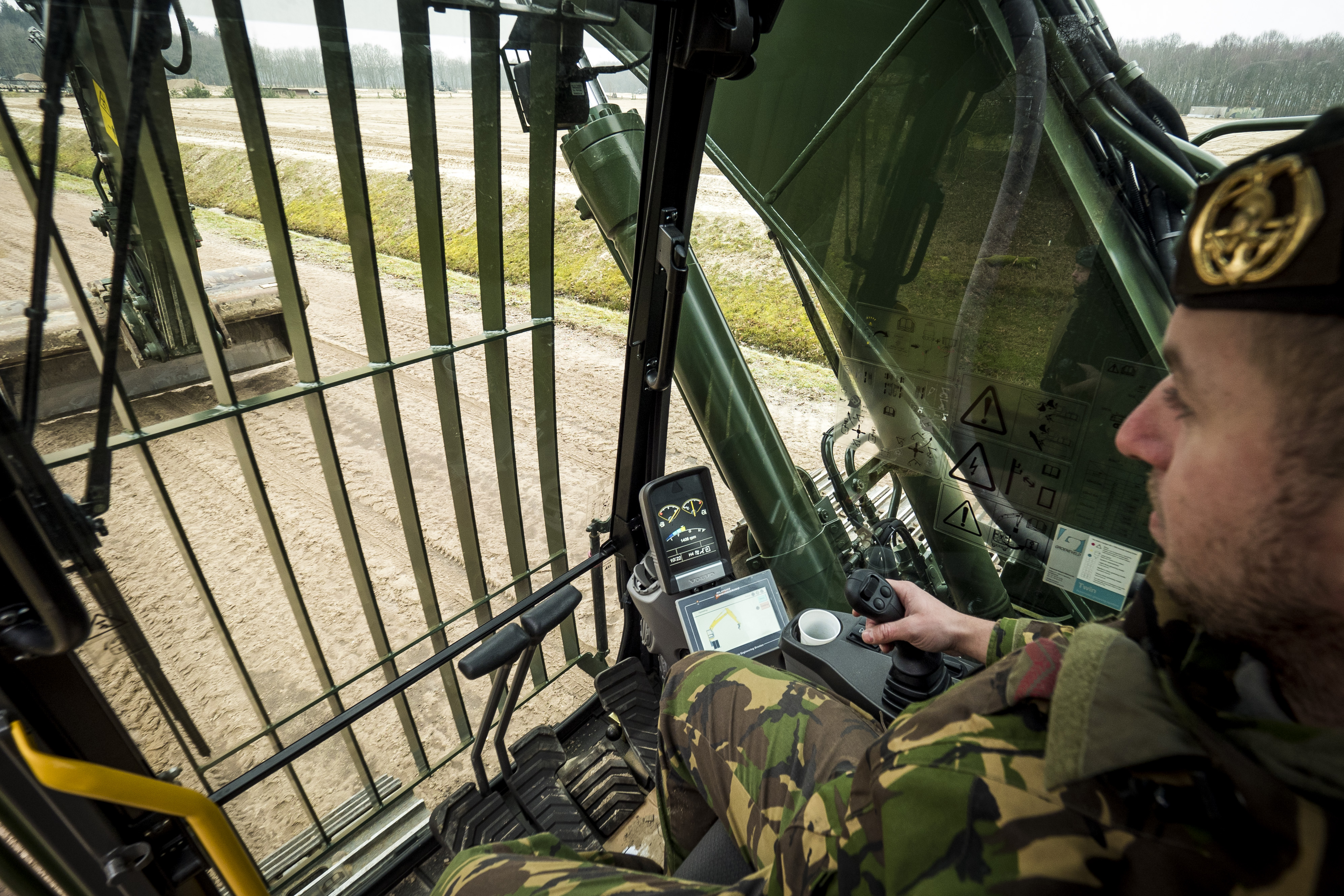

Vergroot afbeelding De cabine van de Volvo rupsgraafmachine is voorzien van digitale schermen.
De cabine van de Volvo rupsgraafmachine is voorzien van digitale schermen.

Voertuigen

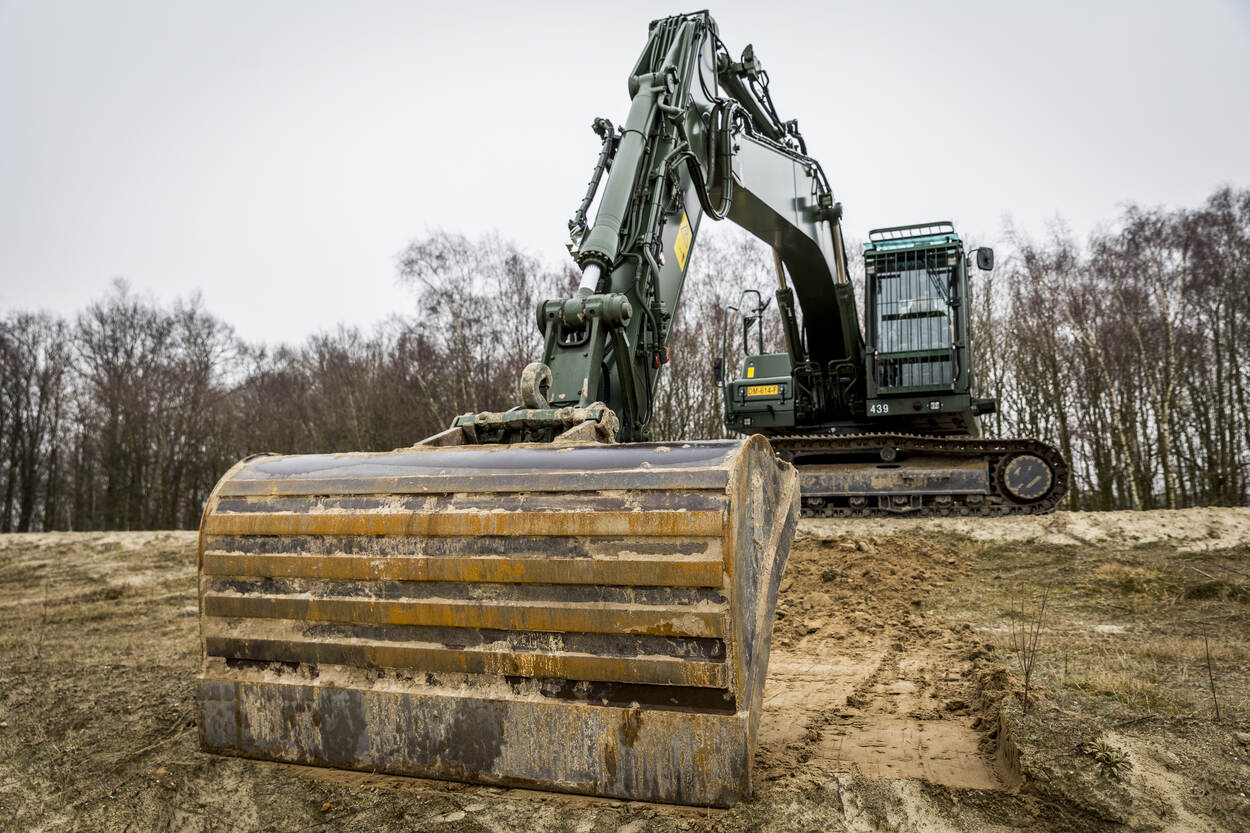

Volvo rupsgraafmachines

De komst van de Volvo-graafmachine, eind 2017, vormde de start van het project Vervanging Bouwmachines. Het apparaat weegt 22 ton en is uitgerust met een zuinige motor en digitale displays.

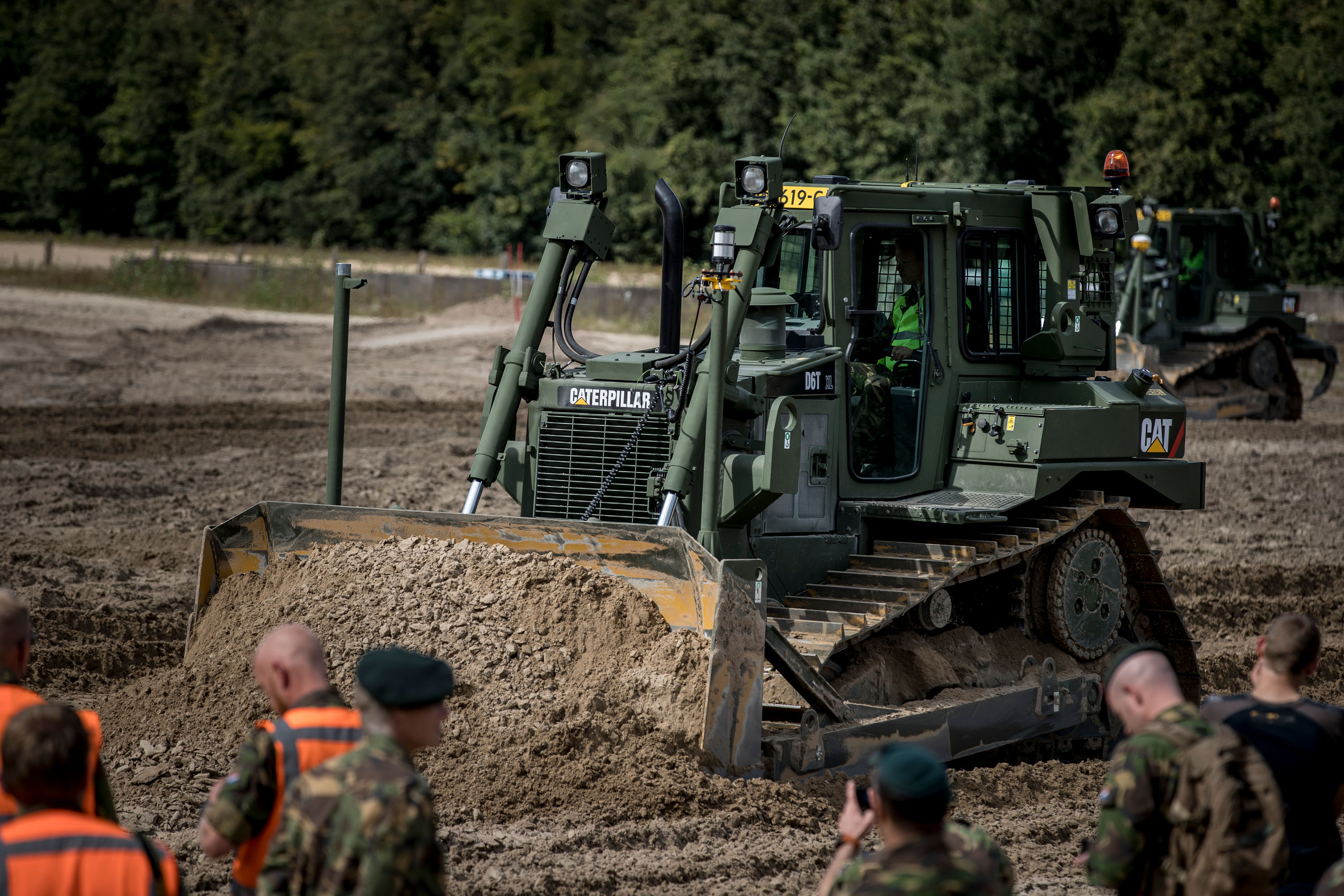

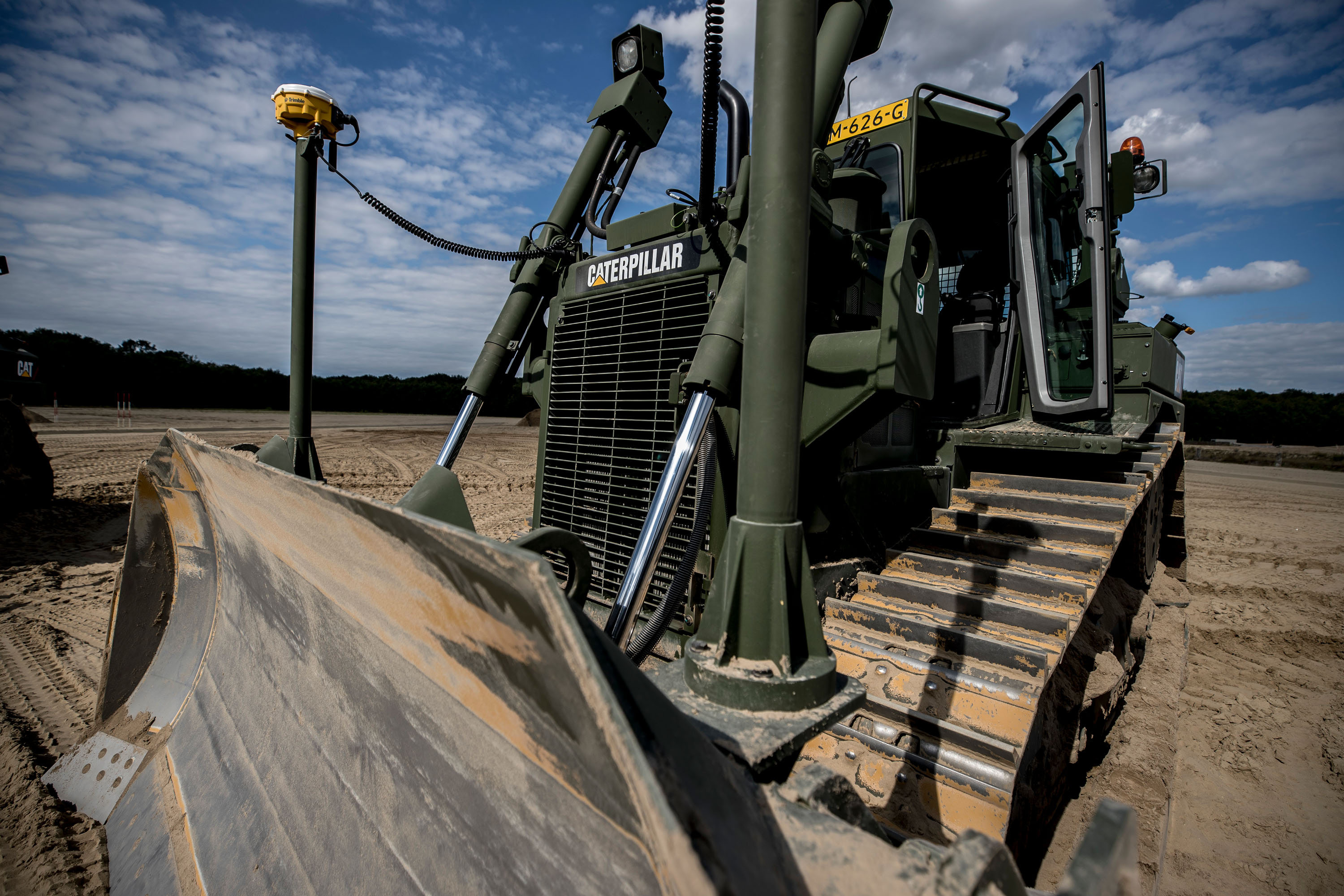

Vergroot afbeelding Caterpillar rupsdozer schuift zand voor zich uit.
Caterpillar rupsdozer schuift zand voor zich uit.

Caterpillar rupsdozer

De Caterpillar D6T is een middelzware bulldozer met rupsaandrijving. Het voertuig is bij uitstek geschikt voor grondverzet. Met z'n grote dozerblad kan de rupsdozer grote hoeveelheden grond voor zich uit duwen.

  • model: D6T, met volledig geautomatiseerd 3D-nivelleersysteem
  • vermogen: 149 kW (202 pk)
  • maximumsnelheid: 11,3 km/h vooruit, 14,6 km/h achteruit
  • waaddiepte: 0,8 meter
  • gewicht: 21.200 kilo
  • lengte: 6,8 meter
  • breedte: 2,7 meterhoogte: 3,3 meter
  • capaciteit dozerblad: 6,9 m3
  • lier: 254 kN trekkracht
  • ripper: 3 tanden, 0,5 meter penetratiediepte

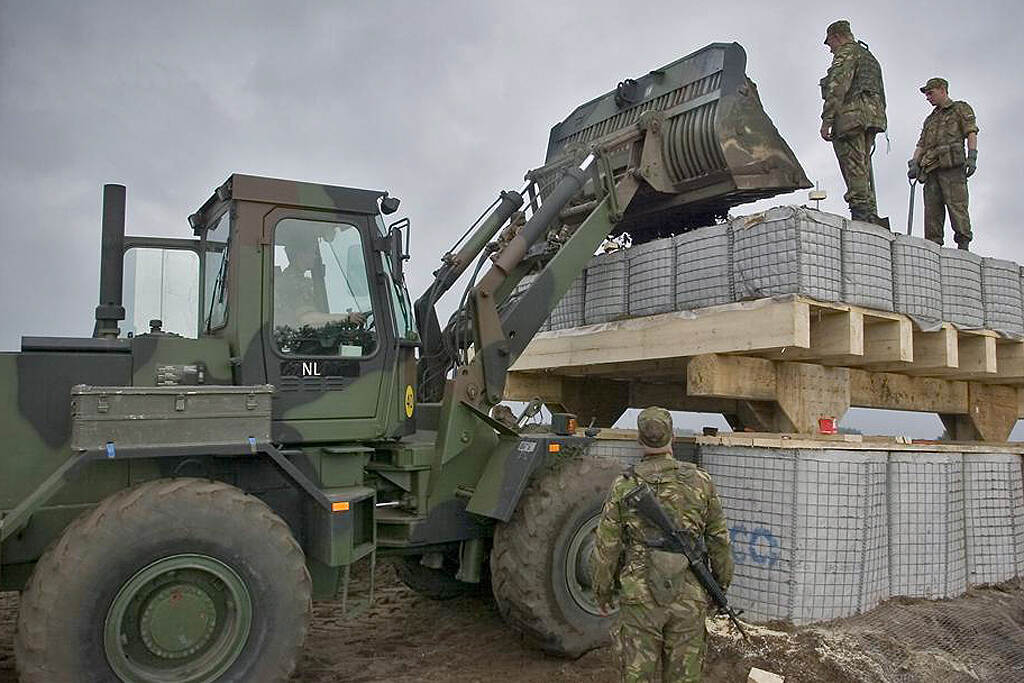

Vergroot afbeelding De universele bouwmachine van de firma Werklust (WG18B).
De universele bouwmachine van de firma Werklust (WG18B).

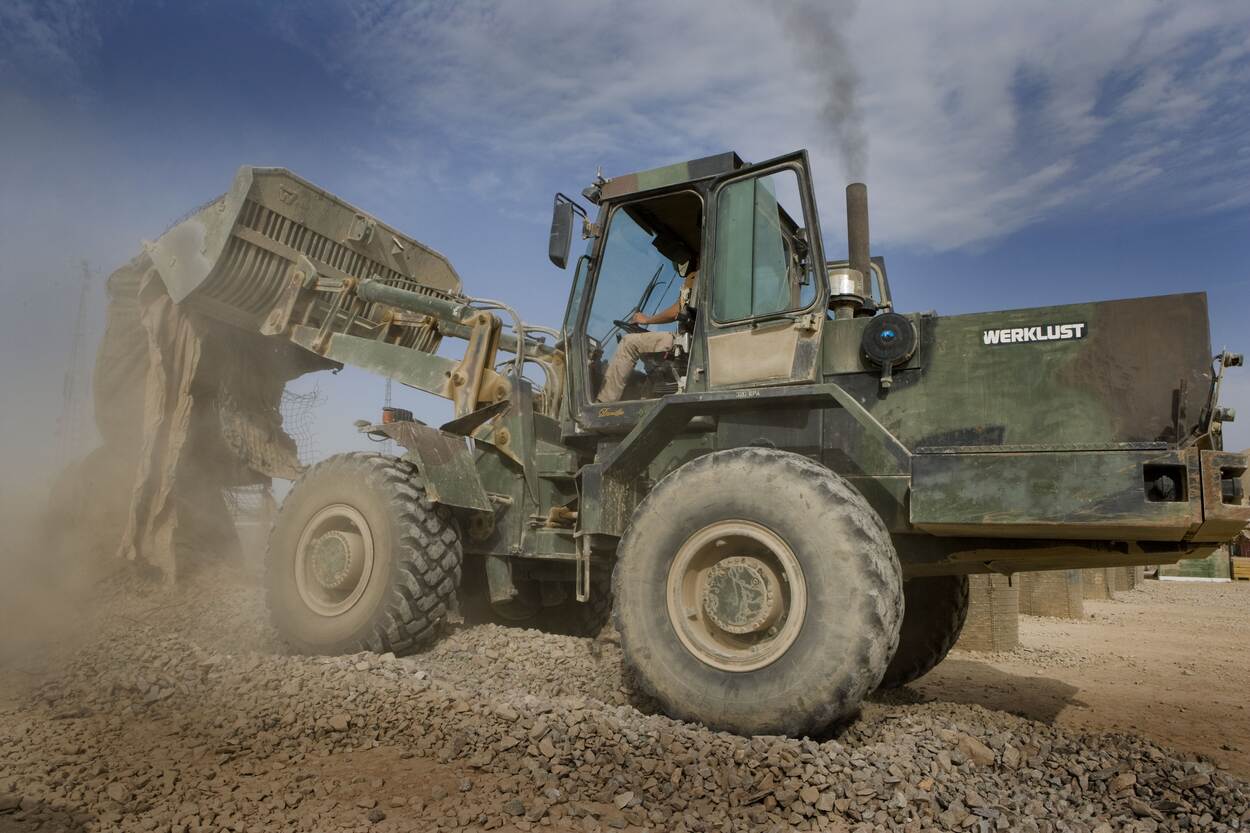

Wiellaadschop (ook wel uni-bm of Werklust)

De wiellaadschop is een grondverzetmachine/shovel voor het onderhouden en aanpassen van oefenterreinen en missiegebieden. Het voertuig is er ook in een pantseruitvoering. De universele bouwmachine van de firma Werklust is al bijna 30 jaar een vaste kracht bij de genie, de militaire bouwers.

Dankzij een aanhangwagen met uitrustingsstukken is de bouwmachine om te bouwen tot heftruck, wiellader of graafmachine. Ook heeft de Werklust een lier. Het voertuig is inzetbaar voor allerhande constructie- en pantsergenietaken, maar ook het verplaatsen van goederen.

Specificaties

  • lengte: 7,7 meter
  • breedte: 2,7 meter
  • hoogte: 3,3 meter
  • gewicht: 15.800 kilo
  • motor: 6-cilinder DAF, 121 kilowatt

Taken

  • veegwerkzaamheden;
  • egaliseren van springterrein (waar explosieven tot ontploffing worden gebracht);
  • maken van boorgaten;
  • slopen van beton.

Gereedschap

  • een graafarmmodule om afwateringssloten te graven;
  • een wroetertand (puinvork met tanden) om asfalt open te breken;
  • een betonbreker.
Vergroot afbeelding Militairen kijken naar de Werklust wiellader WG18E.
Werklust wiellader WG18E.

Mattenlegger

De Werklust-wiellader WG18E is speciaal voor het Korps Mariniers aangepast om aluminiummatten te leggen op het strand en rotsachtige ondergrond. Het voertuig maakt zo terrein gereed voor amfibische operaties.

Specificaties

  • lengte: 7,3 meter
  • breedte: 2,6 meter
  • hoogte: 3,3 meter
  • gewicht: 15.000 kilo
  • motor: 6-cilinder John Deere, 118 kilowatt bij 2.150 omwentelingen per minuut
  • aantal: 5, waarvan 1 voor opleiding

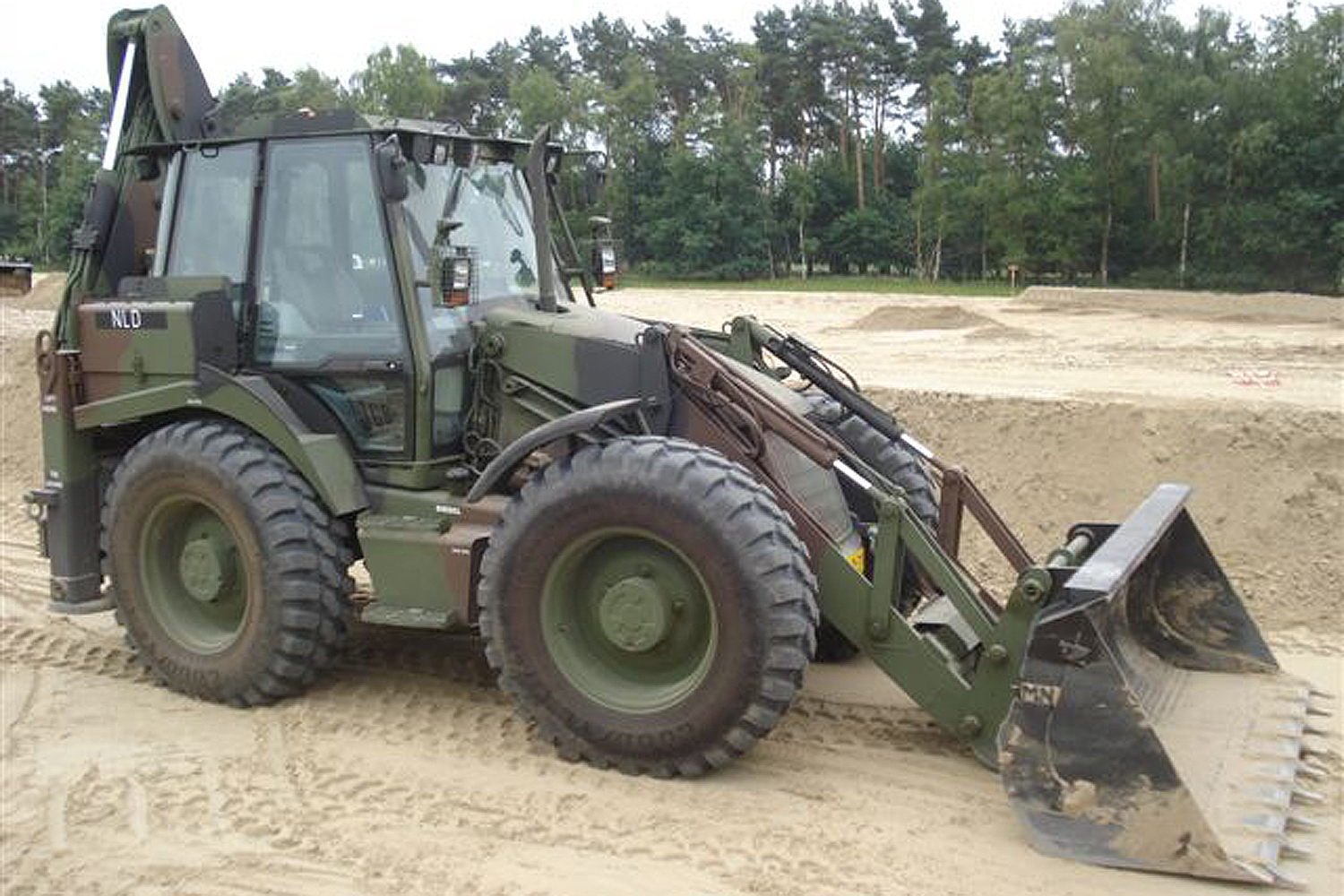

Vergroot afbeelding Graaflaadcombinatie 4CX-M staat met graafarm in het zand.
Graaflaadcombinatie 4CX-M.

Graaflaadcombinatie 4CX-M

De genisten van 11 Luchtmobiele Brigade gebruiken de gepantserde graaflaadcombinatie GLC 4CX-M. Het transportvliegtuig C-130 Hercules kan de GLC door de lucht vervoeren.

Specificaties

  • gewicht: 9.300 kilo
  • lengte: 6,30 meter
  • breedte: 2,50 meter
  • hoogte met graafarm in transportstand: 3,52 meter
  • motor: 4-cilinder turbodiesel (4-wielaandrijving)
  • vermogen: 101 pk
  • hefcapaciteit: 4.300 kilo
  • aantal: 10 (waarvan 2 voor opleiding)

Gebruik

  • het verwijderen en plaatsen van obstakels;
  • het graven van (mortier)stellingen, loopgraven en observatieposten;
  • het graven van beschermingsposities
  • het bouwen van opslaglocaties.

De GLC is standaard uitgerust met een puinbak voor en een graafemmer achter. Het apparaat is te voorzien van hulpstukken zoals hefvorken, grondboor, hamerboor en kraanboom.
